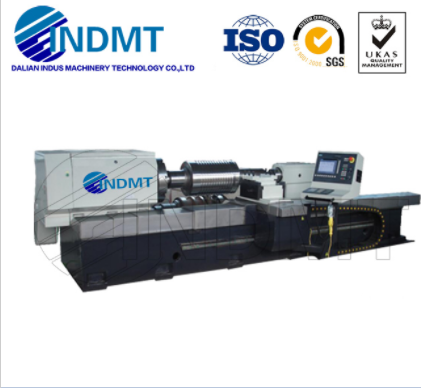

CK8450H CNC ROLL TURNING LATHE

Mã sản phẩm: CK8450H

Nhà sản xuất: INDMT

Xuất xứ:: Đang cập nhật

Giá: Email

Liên hệ báo giá : Mr. Dũng - 0979.587.528 - Mr. Lâm

CÁC THÔNG SỐ KỸ THUẬT CHÍNH

MỤC	CK8450H
Đường kính trục lăn	φ100-φ550mm
Chiều dài cuộn	2500mm
Đường ray dẫn hướng máy công cụ	4 + 1 đường ray
Chiều rộng đường ray dẫn hướng máy công cụ	960 mm
Trọng lượng phôi tối đa	8.0 T
Đầu côn trục chính	Số 80
Đường kính trục chính trục trước	250 mm
Vòng bi trục chính	SKF
Đường kính kẹp đĩa	320 mm
Tốc độ trục chính	AC vô cấp 5 ~ 450rpm
Thiết bị điều chỉnh tốc độ	Biến tần SIEMENS
Công suất động cơ chính	Động cơ chuyển đổi tần số 45 kw
Mô-men xoắn cực đại của đĩa	45KN.m
Lực cắt tối đa	55KN
Ụ trục chính côn	Morse 6 #
Chiều dài tay áo đuôi	200mm
Đường kính tay áo	200mm
Vít bi	Đài Loan TBI
Tốc độ di chuyển nhanh theo chiều dọc của yên giường	1-3000mm / phút
Tốc độ di chuyển bên của giá đỡ máy cắt	1-3000mm / phút
Định vị chính xác	0,001mm
Lặp lại định vị chính xác	0,001mm
Đầu trục chính, đỉnh ụ	75 °
Chiều dài di chuyển bên của giá đỡ máy cắt	250mm
Đường kính giá đỡ máy cắt	50 × 50mm
Hệ thống điều khiển số	SIEMENS 828D
Nguồn điện chính	380V / 50Hz
Kích thước máy tiện (dài x rộng x cao)	5300 × 1200 × 1300mm
Trọng lượng máy tiện	13T
Hộp điện tử	850kg
Hộp điều khiển điện	Schneider

MAIN TECHNICAL PARAMETERS

ITEM	CK8450H
Roll diameter	φ100-φ550mm
Roll length	2500mm
Machine tool guide rail	4+1 rail
Machine tool guide rail width	960 mm
Maximum workpiece weight	8.0 T
The headstock spindle taper	No.80
The front axle spindle diameter	250 mm
Mainshaft bearing	SKF
Disk clamping diameter	320 mm
Spindle speed	AC stepless 5~450rpm
Speed adjusting device	SIEMENS inverter
Main motor power	45 kw frequency conversion motor
The maximum torque of disk	45KN.m
Max cutting force	55KN
Tailstock spindle taper	Morse 6#
Tail sleeve travel length	200mm
Sleeve diameter	200mm
Ball screw	Taiwan TBI
Longitudinal fast moving speed of bed saddle	1-3000mm/min
Lateral movement speed of cutter carrier	1-3000mm/min
Positioning accuracy	0.001mm
Repeat positioning accuracy	0.001mm
The spindle, tailstock top tip	75°
Lateral move length of cutter carrier	250mm
Cutter holder diameter	50×50mm
Numerical control system	SIEMENS 828D
Main power source	380V /50Hz
Machine lathe size (length x width x height)	5300×1200×1300mm
Machine lathe weight	13T
Electrical box	850Kg
Electric control box	Schneider
